沖壓加工就是通常模具進(jìn)行受力使板料進(jìn)行變形， 經(jīng)常在變形的時(shí)候總會(huì )出現一些問(wèn)題，比如會(huì )出現開(kāi)裂，模具爆裂，U形沖壓折彎件底部不平等情況，那么針對以上的一些情況該怎么來(lái)處理呢，下面那么U形沖壓折彎件在進(jìn)行操作的時(shí)候經(jīng)常會(huì )出現底部不平和鼓起來(lái)人怎么辦呢？下面我們就來(lái)看下，當我們遇到這種情況時(shí)該怎么處理。

U形沖壓折彎件出現底部不平、鼓起現象的原因：

大都是由于在沖壓折彎過(guò)程的最后，沒(méi)有使用頂料板，而是僅依靠凹模底部進(jìn)行壓料造成的。不使用頂料板進(jìn)行U形沖壓折彎時(shí)，從沖壓開(kāi)始到最后成形，板料與凸模底部是在沒(méi)有緊緊貼合的情況下進(jìn)行沖壓加工的。這樣就不可能使材料得到完全的塑性變形，往往使U形沖壓件底部是鼓起狀態(tài)。

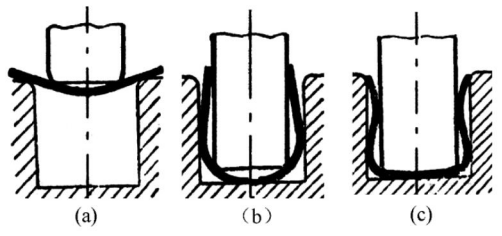

下圖所示為板料在沖壓過(guò)程中的變形情況。

圖中a所示表示當凸模開(kāi)始下壓剛與板料接觸時(shí)，板料在凸凹橫圓角施加的壓力下產(chǎn)生折彎，這時(shí)板料離開(kāi)凸模的頂面而鼓起。
圖中b所示則表示在凸模進(jìn)入凹模而繼續進(jìn)行折彎的過(guò)程中，雖然板料在凹模圓角的作用下發(fā)生折彎，但凸模下面最初形成的鼓起情況。由于沒(méi)有頂料板的壓服，卻不再發(fā)生明顯的變化。
圖中c中所示，當凸模壓至底部，即折彎過(guò)程的最后階段，由凸橫和凹模底部將鼓起部位壓平，而在折彎結束、工件從沖壓模具中取出時(shí)，被壓平的鼓起部分因回彈而得到恢復，使底部仍有不平、鼓起的折彎變形殘留下來(lái)。

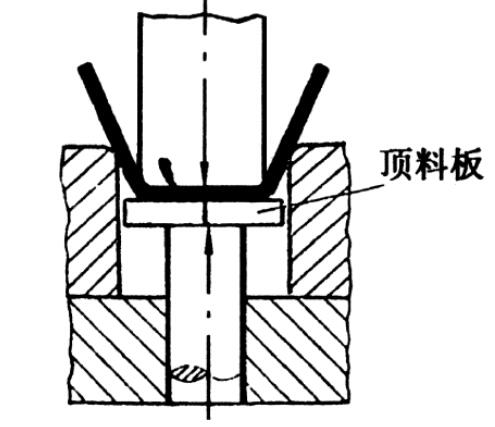

帶有頂料板的沖壓模具能防止這種現象的發(fā)生，如下圖所示。

顯然，從折彎過(guò)程一開(kāi)始，頂料板便對板料施加足夠的壓力，使板料不會(huì )因為離開(kāi)凸模頂面而鼓起，同時(shí)在折彎的最后階段，即在凹模底部起到鐓壓的作用，這樣就能獲得較理想的底部平服而且兩側折彎良好的制件，不至于出現底部鼓起或底部雖平整而兩側外張的情況。
